آب بندی کابل و لوله از گذرگاه بین دو نقطه مدل RGSK و RGSbtb

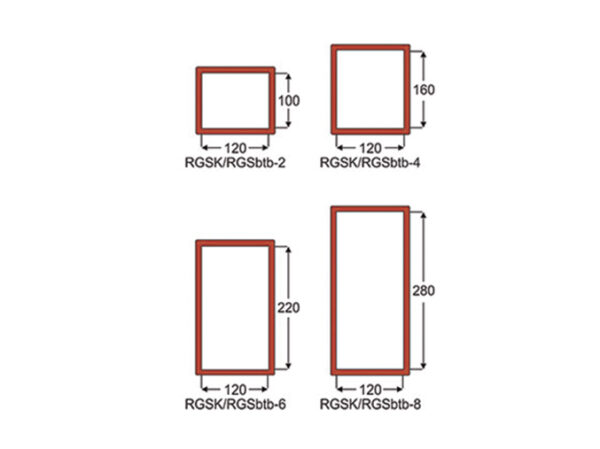

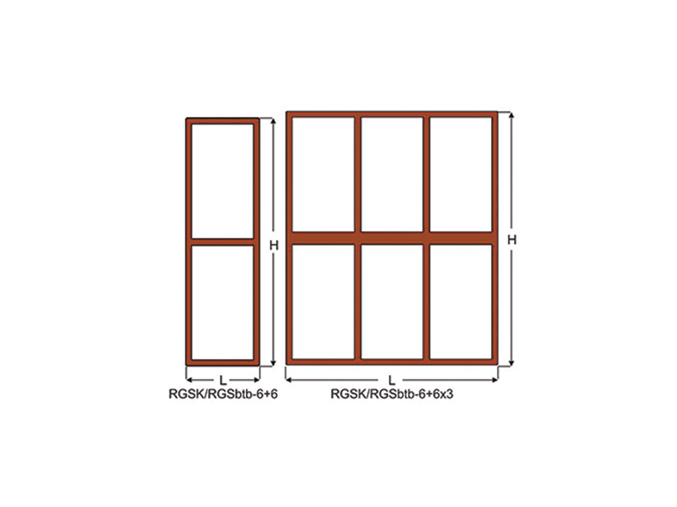

قالب RGSK طرح امتدادی شکل قالب RGS می باشد که دارای شیارهایی برای قرارگیری قطعات فشرده کننده و جداکننده می باشد. ضخامت مواد تشکیل دهنده 10mm در دو انتها و 12mm در گوشه ها می باشد. قالب RGSK دارای چهار سایز 2، 4، 6 و 8 می باشد. این قالب زمانی پیشنهاد می شود که فشار آب بر وجه عبوری باعث گردد بلوک های پک کننده در فواصل مشابهی از عرشه، کف و یا سوراخ قرار گیرد. این قالب دارای عمق و عرض 120mm می باشد و می تواند بصورت چندگانه مورد استفاده قرار گیرد.

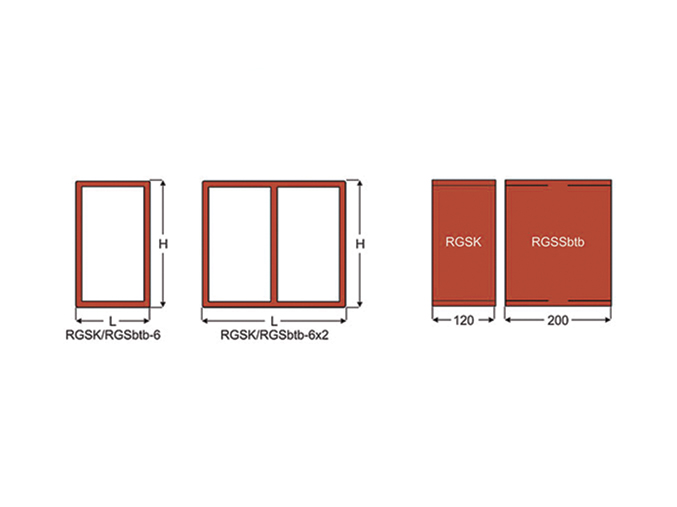

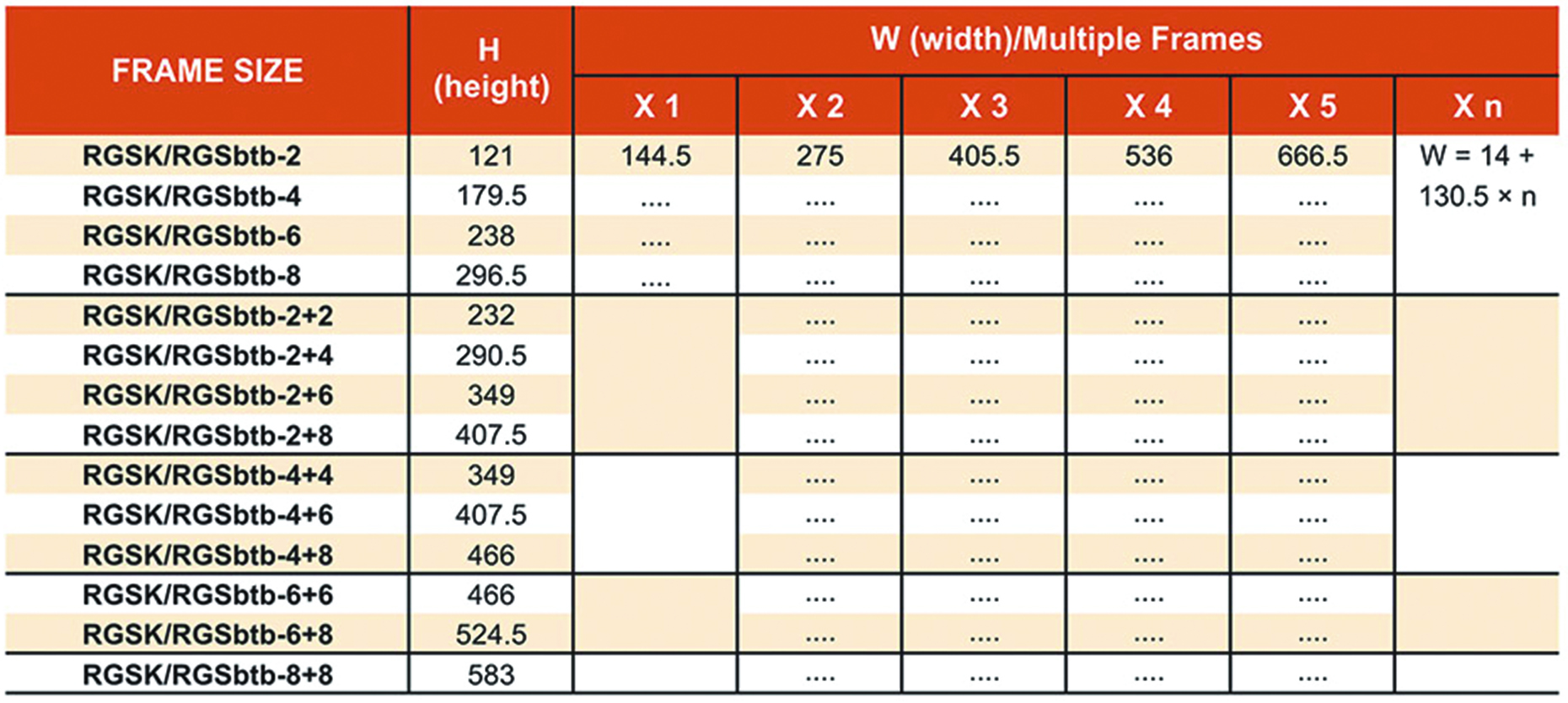

قالب RGSbtb یک قالب دوبل می باشد که از دو طرف پک شده است و این امر باعث می شود که فشار آب بندی در هر دو طرف منفذ تا 5bar افزایش پیدا کند. این قالب همچنین می تواند از نفوذ شعله های آتش نیز جلوگیری کند. قالب RGSbtb می تواند بطور هم زمان حفاظت در مقابل عبور آب و EMC را انجام دهد بدین صورت که یک طرف وظیفه حفاظت در مقابل عبور آب و طرف دیگر حفاظت EMC را انجام می دهد. قالب های استاندارد در چهار سایز 2، 4، 6 و 8، دارای عرض یکسان و ارتفاع مختلف هستند. ضخامت مواد تشکیل دهنده 10mm می باشد.
